Precyzyjny miernik stężenia szlamu w rurociągach przemysłowych do projektu oczyszczania osadów ściekowych

SINOU jest wyspecjalizowanym producentem instrumentów do monitorowania środowiska online, dostarcza dostosowanych do indywidualnych potrzeb wysokiej precyzji Przemysłowy miernik stężenia szlamu w rurociągach do projektu oczyszczania osadów ściekowych dla globalnych ścieków komunalnych galwanizernie, oczyszczalnie ścieków i przedsiębiorstwa zajmujące się utylizacją ścieków przemysłowych.

Opracowane kierowanie mieszane osad zawierający zanieczyszczenia organiczne, drobny muł i pozostałości flokulantów z procesu oczyszczania ścieków, wszystkie zwilżone komponenty wykorzystują standardową stal nierdzewną SUS304 z opcjonalnym dostosowaniem 316L/Titanium do ścieków korozyjnych; Podwójne sygnały 4 ~ 20 mA i RS485 w czasie rzeczywistym łączą centralną szafę PLC ścieków w celu regulacji częstotliwości pompy osadu i flokulant automatycznie zwiększający objętość.

Konfigurowalna średnica rury, zakres pomiarowy i poziom przeciwwybuchowy do zbudowania inteligentny system oczyszczania osadów w obiegu zamkniętym do kompleksowego usuwania ścieków.

Co to jest precyzyjny miernik stężenia szlamu w rurociągach przemysłowych?

Precyzyjny miernik stężenia szlamu w rurociągach przemysłowych do projektu oczyszczania osadów ściekowych to a profesjonalny inline instrument monitorujący online opracowany niezależnie przez SINOU, specjalnie dostosowany do pełne zagęszczenie osadów procesowych, ciągła detekcja ścieków komunalnych, przemysłowych ścieków chemicznych stacji i różnych projektów inżynierii usuwania osadów środowiskowych.

Różni się od uniwersalnego typu wkładanego czujników stężenia dostępnych na rynku, został zaprojektowany jako zintegrowana konstrukcja z rurociągiem z pełnym kołnierzem montowany bezpośrednio na rurociągach transportujących osad, wykorzystując zoptymalizowaną zasadę niejądrowej detekcji ultradźwiękowej bez zagrożenia radioaktywnego, realizując nieprzerwane badanie online zawartości substancji stałych w osadzie czynnym w czasie rzeczywistym, osad zagęszczony, osad nadmierny i mieszany osad organiczny zawierający drobny muł, pływające włókna i pozostałości flokulant wewnątrz rurociągów ściekowych.

1. Podstawowa orientacja projektowa i cel projektu

Ten precyzyjny miernik stężenia szlamu w rurociągach przemysłowych do projektu oczyszczania osadów ściekowych jest dostosowane do potrzeb przemysłu, ukierunkowane na newralgiczne punkty osadów ściekowych: pianki powstające w wyniku napowietrzania biochemicznego, przyczepność osadów organicznych, niestabilne wahania stężenia spowodowane osadami mułu i częste blokowanie rurociągów.

Został opracowany w celu zastąpienia tradycyjnego trybu ręcznego pobierania próbek i testów laboratoryjnych, standard wyjściowy 4 ~ 20 mA i Sygnały cyfrowe RS485 do dokowania z centralną szafą sterowniczą PLC oczyszczalni ścieków, automatycznie łączone pompa zasilająca osad o zmiennej częstotliwości i automatyczny system dozowania flokulanta do tworzenia inteligentnego osadu w obiegu zamkniętym kontrola oczyszczania, stabilizacja jakości odwadniania osadów, zmniejszenie zużycia środków chemicznych i codzienne koszty konserwacji ręcznej na projekty związane z oczyszczaniem ścieków.

2. Wprowadzenie do mechanizmu roboczego

Podstawową technologią pomiarową jest ulepszona ultradźwiękowa detekcja tłumienia dźwięku. Gdy osad ściekowy przepływa w sposób ciągły przez pełnoprzelotową komorę pomiarową przyrządu, wbudowaną wewnętrzną sondę ultradźwiękową transmituje falę ultradźwiękową o stałej częstotliwości do przepływającego medium; zawieszone cząstki organiczne, muł i mikropęcherzyki wewnątrz osadu absorbuje i rozprasza energię ultradźwiękową, wbudowany, precyzyjny chip oblicza osad w czasie rzeczywistym wartość stężenia substancji stałych poprzez analizę stopnia tłumienia prędkości dźwięku, przy niezależnej temperaturze i program kompensacji ciśnienia, wstępnie skalibrowany podczas produkcji, aby wyeliminować błąd pomiarowy powodowany przez medium wahania temperatury i ciśnienia w rurociągu.

Automatycznie zoptymalizowany, samouczący się algorytm przeciwdziałający zakłóceniom filtruje zakłócenia powodowane przez mikropęcherzyki napowietrzające i drobne włókna organiczne charakterystyczne dla osadów ściekowych, zapewniając długotrwałą trwałość stabilna dokładność pomiaru w złożonych warunkach pracy ścieków.

3. Skład konstrukcyjny i materiałowy

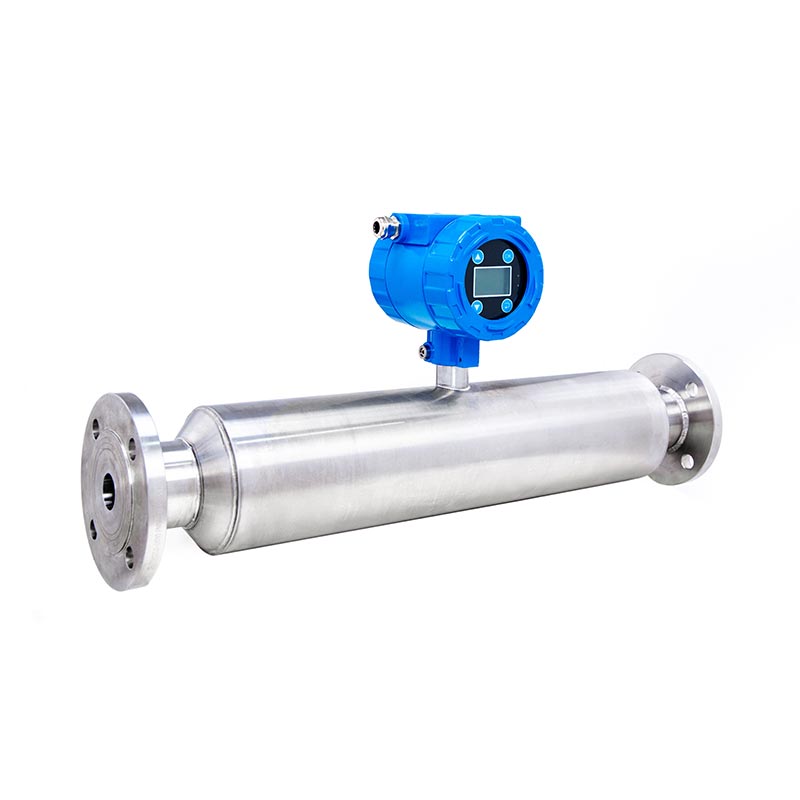

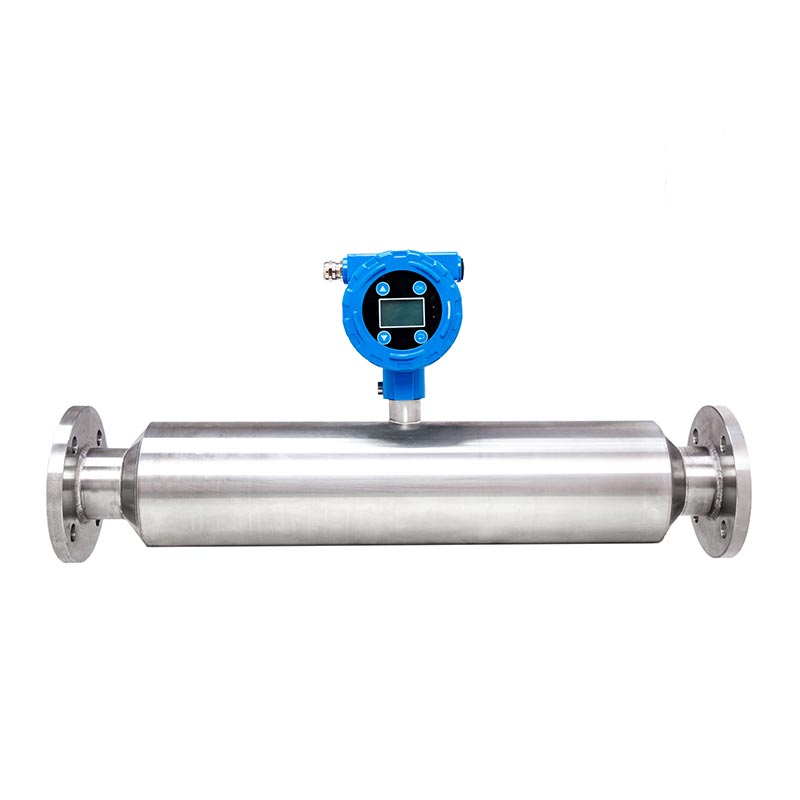

● Główny korpus rury pomiarowej: Pełna, prosta konstrukcja rurociągu bez wewnętrznych martwych narożników, w standardzie pogrubiona stal nierdzewna SUS304 jako domyślny materiał zwilżany, opcjonalnie SUS316L lub dostosowanie stopu tytanu dla wysokokwasowe, wysokoalkaliczne, oleiste, żrące przemysłowe osady ściekowe; ścianka wewnętrzna dostępna do dokładnego polerowania lub polerowanie ultralustrzane w celu ograniczenia przywierania osadu organicznego i osadzania się osadu w kanale przepływowym.

● Górny zintegrowany zespół nadajnika: Odporna na kurz i wodoszczelność obudowa nadajnika z wyświetlaczem cyfrowym IP65, odlewana standardowa obudowa aluminiowa, opcjonalna obudowa antykorozyjna ze stali nierdzewnej i wersja przeciwwybuchowa Ex d dostosowana powłoka warsztatu chemicznego z lotnym szkodliwym gazem; wyposażony w lokalny wyświetlacz stężenia LED w czasie rzeczywistym ekran i opcjonalny moduł transmisji danych w chmurze do zdalnego przechowywania i eksportu danych historycznych.

● Wbudowany precyzyjny rdzeń czujnika: Całkowicie zanurzony element czujnika ultradźwiękowego, wstępnie zmontowany wewnątrz rury, wszystkie komponenty elektroniczne przechodzą test starzenia w wysokiej i niskiej temperaturze przed montażem, aby poprawić zdolność adaptacji do środowiska.

4. Główne scenariusze zastosowań

Jest szeroko instalowany na rurociągu osadu powrotnego, rurociągu wylotowym zagęszczacza, rurociągu zasilającym odwadnianie komunalnych przydomowych oczyszczalni ścieków, a także rurociąg transportujący osady resztkowe z galwanizacji, warzenia spożywczego, drobne chemiczne stacje oczyszczania ścieków i projekty scentralizowanego usuwania osadów z pogłębiania rzek, obsługujące pełnołańcuchowe monitorowanie stężenia osadu od zagęszczenia osadu, aż do końcowego odwadniania.

5. Podstawowa wartość funkcjonalna dla użytkowników końcowych

Cancel daily repeated manual sampling and lab density inspection, greatly save on-site testing labor cost;

Realizuj automatyczną regulację prędkości pompy w zależności od stężenia w czasie rzeczywistym, niższy stopień blokowania rurociągu powyżej 70% i zmniejszyć straty wynikające z częstego wyłączania podczas czyszczenia;

Inteligentna automatyczna kontrola dozowania flokulanta zmniejsza zużycie koagulantu o 16% ~ 26%, zmniejszając produkcję koszty operacyjne zakładów oczyszczania ścieków;

Stabilne podawanie osadu poprawia konsystencję odwadniania poprocesowej prasy filtracyjnej taśmowej, obniża wilgotność odprowadzane osady i zmniejszają późniejsze koszty transportu osadów i składowania odpadów.

6. Standard kwalifikacji

Wszystkie gotowe mierniki stężenia przechodzą certyfikaty bezpieczeństwa elektrycznego CE i EMC oraz certyfikat systemu zarządzania jakością ISO, są kompletne dokumenty certyfikacyjne dostępne w przypadku składania ofert na projekty zagraniczne, odprawy celnej eksportowej i formalności stron trzecich inspekcja.

Jak wybrać

1. Potwierdź właściwości osadu i wybierz zwilżony materiał

● Miejskie osady ściekowe (neutralne, o niskiej korozji, z niewielką ilością tłuszczu organicznego, pH 6~9)

Wybierz standardową wersję zwilżoną zagęszczonej stali nierdzewnej SUS304, opłacalną, pasującą do zwykłego osadu czynnego, osad powrotny i osad zagęszczony oczyszczalni ścieków komunalnych.

● Szlamy z odpadów galwanicznych/chemicznych (korozja kwasowa/alkaliczna, wysoka zawartość chlorków, pozostałości oleiste, pH 1~5 lub 10 ~ 14)

Niestandardowy, zwilżany korpus ze stali nierdzewnej SUS316L lub stopu tytanu zapewniający silną ochronę antykorozyjną, unikaj długotrwałego stosowania środków chemicznych erozję i korozję wżerową.

● Oleisty osad o dużej lepkości ze ścieków spożywczych i farmaceutycznych

Zmodernizuj ścianę wewnętrzną do polerowania ultralustrzanego, aby zmniejszyć przyczepność organiczną i skrócić cykl konserwacji.

2. Potwierdź zakres stężeń roboczych i stopień precyzji

● Biochemiczny osad refluksowy o niskim stężeniu (0 ~ 5% wag.): Wybierz zakres pomiarowy 0 ~ 10% wag., Precyzja ± 0,4% wag. Standard modelka; normalne stężenie robocze utrzymuje się na poziomie 30% ~ 70% pełnej skali dla optymalnej dokładności.

● Średnio zagęszczony osad ze zbiornika koncentracyjnego (5~30% wag.): Standardowy zakres 0~50% wag. (model główny głównego nurtu), precyzja ± 0,3 ~ 0,4% wag., najczęściej stosowana w rurociągach zasilających odwadnianie ścieków.

● Stężony osad o wysokim stężeniu po zagęszczaczu osadu (30 ~ 55% wag.): Dostosowany zakres 0 ~ 55% wag., wysoka precyzja wersja ze zoptymalizowanym wewnętrznym algorytmem antyblokującym.

3. Dopasuj parametry rurociągu: kaliber, ciśnienie robocze i średnia temperatura

(1)Wybór kalibru kołnierza

● Rurociąg konwencjonalnej oczyszczalni ścieków: kołnierz standardowy DN65/DN80/DN100 (PN10), bezpośrednio dopasowany do osadu głównego rura doprowadzająca;

● Rurociąg centralnego transportu osadu wielkokalibrowego: Niestandardowy rozmiar kołnierza DN125 ~ DN200 zgodnie z pierwotny wymiar rurociągu klienta.

(2) Dopasowanie ciśnienia roboczego

● Zwykły przepływ grawitacyjny i zasilanie za pomocą pompy niskociśnieniowej (≤1,0 MPa): Standardowy model o ciśnieniu nominalnym 1,0 MPa;

● Transport osadu na duże odległości pod wysokim ciśnieniem (1,0 ~ 1,6 MPa): Niestandardowa konstrukcja odporna na wysokie ciśnienie o wartości znamionowej 1,6 MPa.

(3) Wybór średniej temperatury

● Normalny osad ściekowy (0~75℃): Konfiguracja standardowa;

● Wysokotemperaturowy gorący osad ściekowy z przemysłu chemicznego (75~90℃): Niestandardowa wersja z kompensacją wysokiej temperatury z ulepszony układ kompensacji temperatury wewnętrznej.

4. Określ tryb wyjścia sygnału w oparciu o lokalny system sterowania PLC

● Podstawowe sterowanie automatyczne (regulacja prędkości pompy odbywa się wyłącznie za pomocą sygnału analogowego): Standardowe pojedyncze wyjście 4~20mA, kompatybilne z wszystkich konwencjonalnych szaf sterowniczych pomp konwersji częstotliwości w oczyszczalniach ścieków.

● Inteligentne, scentralizowane sterowanie + zdalne monitorowanie danych w chmurze: 4~20mA + opcjonalny podwójny sygnał RS485 Modbus RTU wyjście, podłącz centralny system PLC/SCADA w celu zdalnego przesyłania danych, eksportu raportów historycznych i całej linii sterowanie bezzałogowe.

5. Wybierz stopień ochrony i przeciwwybuchowości zgodnie ze środowiskiem instalacji

● Wewnętrzny wspólny warsztat ściekowy (normalna wilgotność, brak gazów palnych): Standardowy przetwornik z odlewu aluminiowego IP65 obudowa, pyłoszczelna i wodoodporna do codziennego, wilgotnego środowiska warsztatowego.

● Instalacja rurociągu na zewnątrz na zewnątrz: Zachowaj model IP65 plus dodatkowo dostosowaną zewnętrzną osłonę przeciwdeszczową dla nadajnika.

● Warsztat przetwarzania odpadów chemicznych z lotnym gazem palnym: Niestandardowy przetwornik z certyfikatem przeciwwybuchowym Ex d powłoka (typ przeciwwybuchowy), przechodzi międzynarodowy certyfikat przeciwwybuchowy.

6. Lista kontrolna szybkiego wyboru dla klientów

Dlaczego warto wybrać Sinou?

1. Dostosowane badania i rozwój wyłącznie do warunków pracy osadów ściekowych

W odróżnieniu od uniwersalnych, wielobranżowych mierników stężenia dostępnych na rynku, nasz wysoce precyzyjny miernik stężenia szlamu w rurociągach przemysłowych do projektu oczyszczania osadów ściekowych jest specjalnie zoptymalizowany pod kątem aktywowania komunalnego szlam, napowietrzony osad spieniony i przemysłowy oleisty osad resztkowy.

Ulepszony, ekskluzywny inteligentny system zapobiegający powstawaniu pęcherzyków powietrza Algorytm skutecznie kompensuje dryf pomiaru powodowany przez częste mikropęcherzyki powietrza powstałe w wyniku biochemicznego napowietrzania basenu bolesny punkt branży; pełny, prosty, gładki kanał przepływowy bez wewnętrznych martwych narożników, zapobiega tworzeniu się osadów organicznych przyczepność i gromadzenie się mułu, znacznie zmniejszając prawdopodobieństwo zablokowania rurociągu dla linii oczyszczania ścieków. Wstępnie zaprogramowane, wbudowane parametry połączenia dla pompy zasilającej osad i automatycznego systemu dozowania flokulanta, plug-and-play po instalacji w terenie, bez dodatkowych prac programistycznych.

2. Wielostopniowy materiał antykorozyjny dopasowujący się do zróżnicowanych mediów ściekowych

Oferujemy trzy opcjonalne komponenty zwilżane: standardowy zagęszczony SUS304 do neutralnych domowych osadów ściekowych, SUS316L do słabo kwasowych/alkalicznych ścieków przemysłowych oraz stop tytanu do silnie korozyjnej galwanizacji wysokochlorkowej osad odpadowy.

Wewnętrzna ścianka umożliwia dokładne polerowanie lub polerowanie ultralustrzane w celu uzyskania oleju o wysokiej lepkości osad, co oczywiście wydłuża żywotność w złożonym, korozyjnym środowisku ścieków i zmniejsza liczbę części zamiennych koszt wymiany przy długotrwałej eksploatacji.

3. Ścisły, znormalizowany fabryczny test symulacyjny przed dostawą

Każdy gotowy miernik stężenia przechodzi 36-godzinny test ciągłej pracy z samodzielnie przygotowanym, prawdziwym, zawierającym substancje organiczne osadów ściekowych zamiast prostej kalibracji czystą wodą.

Nasz zespół kontroli jakości sprawdza precyzję pomiaru i przeciwdziałanie zakłóceniom wydajność i stabilność połączenia PLC w symulowanym środowisku wahań osadu na miejscu są skutecznie niższe wskaźnik awaryjności po instalacji na miejscu i zmniejszyć obciążenie klientów pracami konserwacyjnymi po sprzedaży.

4. Pełna globalna certyfikacja zapewniająca płynny eksport i składanie ofert w ramach projektów

Wszystkie produkty posiadają formalny certyfikat CE zgodny z unijnymi normami bezpieczeństwa elektrycznego i EMC Certyfikacja systemu zarządzania jakością ISO.

Pełny zestaw oryginalnych dokumentów certyfikacyjnych, raportów z inspekcji fabrycznych można swobodnie udostępniać na potrzeby przetargów na projekty zagraniczne, odprawy celnej i autorytatywnej kontroli strony trzeciej, pomaganie klientom uniknąć ryzyka zatrzymania towarów podczas międzynarodowego handlu importowego i eksportowego.

5. Elastyczna, kompleksowa usługa dostosowana do spersonalizowanych wymagań projektowych

Nasz zespół techniczny zapewnia bezpłatne rozwiązanie dopasowujące parametry przed sprzedażą zgodnie z rzeczywistymi danymi klientów na miejscu włączając wartość pH osadu, zakres zawartości substancji stałych, średnicę rurociągu, temperaturę medium i ciśnienie robocze.

Wsparcie dostosowany zakres pomiarowy, specyfikacja kołnierza (DN50~DN200), tryb wyjścia sygnału (4-20mA / RS485 Modbus) i Ex d Przetwornik w wykonaniu przeciwwybuchowym do zakładów oczyszczania ścieków chemicznych z palnym gazem lotnym, doskonale pasujący nowo wybudowane lub stare, zrekonstruowane projekty oczyszczania ścieków.

6. Ekonomiczna gwarancja posprzedażna i profesjonalne wsparcie techniczne

Oferujemy roczną pełną gwarancję na maszynę obejmującą wady jakościowe powstałe podczas produkcji, bezpłatną wymianę uszkodzonej części zamiennej części w okresie gwarancyjnym. Bezpłatne konsultacje techniczne online przez całe życie są dostępne przez cały rok; zdalne wideo Wskazówki dotyczące instalacji i debugowanie parametrów są dostarczane dla wszystkich zamówień, a usługa uruchomienia na miejscu może być dostępna zorganizować masowy zakup wielkoskalowych oczyszczalni ścieków komunalnych. Po wygaśnięciu gwarancji klienci mogą dokonać zakupu części zamienne po bezpośrednich kosztach fabrycznych, aby kontrolować długoterminowe koszty operacyjne instrumentu.

Elementy testowe produktu i dane testowe

1. Kontrola przychodzącego surowca

Test składu materiału ze stali nierdzewnej: zawartość elementów metalowych SUS304/SUS316L jest zgodna z normą krajową, odporność na korozję przeszła 72-godzinny test wygrzewania w kwasie bez widocznych wżerów.

Test starzenia komponentów elektronicznych: Nadajnik i układ czujnikowy działają nieprzerwanie przez 96 godzin w środowisku -20 ℃ ~ 70 ℃, wahania danych ≤±0,1% wag.

2. Test szczelności ciśnienia hydraulicznego

Model standardowy wytrzymuje 1,5-krotność znamionowego ciśnienia roboczego (1,5 MPa) przez 30 minut, bez deformacji, bez przesiąkania przez ścianę zewnętrzną; wysokociśnieniowa wersja dostosowana do potrzeb klienta, testowana pod ciśnieniem 2,4 MPa, całkowicie uszczelniona i pozbawiona wycieków.

3. Precyzyjny test kalibracji

Badanie na standardowych próbkach osadu ściekowego:

● Dokładność w pełnym zakresie: ±0,3~0,4% wag.; błąd powtarzalności ≤±0,2% wag.

● Niskie stężenie (1%~10%): błąd <0,3% wag.

● Średnie stężenie (10%~40%): błąd <0,35% wag.

● Wysokie stężenie (40%~55%): błąd <0,4% wag.

4. Test działania przeciwzakłóceniowego

Micro bubble interference test: Introduce 5%~12% volume air bubbles into sludge, measured value drift ≤0.35wt%.

Tiny fiber impurity test: Add 0.5% organic fiber, data fluctuation within allowable precision range.

5. Test symulacji ciągłego obciążenia

36-godzinna nieprzerwana praca z symulowanym osadem ściekowym komunalnym, skumulowane odchylenie całkowite ≤±0,45% wag., stabilne wyjście sygnału 4-20mA/RS485.

6. Test stopnia ochrony środowiska

Test ochrony IP65: Pyłoszczelny, test rozbryzgów wody bez wewnętrznego wnikania wody i zwarcia obwodu.

Explosion-proof model: Pass Ex d explosion certification inspection per relevant standard.

7. Test wyjścia sygnału

Błąd wyjścia prądowego 4 ~ 20 mA ≤ ± 0,5% FS; Błąd odbioru danych komunikacyjnych RS485 Modbus = 0, brak utraty pakietów transmisja przewodowa na duże odległości.

8. Losowa kontrola wyrywkowa gotowego produktu

5% losowego pobierania próbek na partię produkcyjną, ponownie sprawdź wszystkie powyższe pozycje; niekwalifikowane produkty są bezpośrednio złomowane i reprodukowane.
