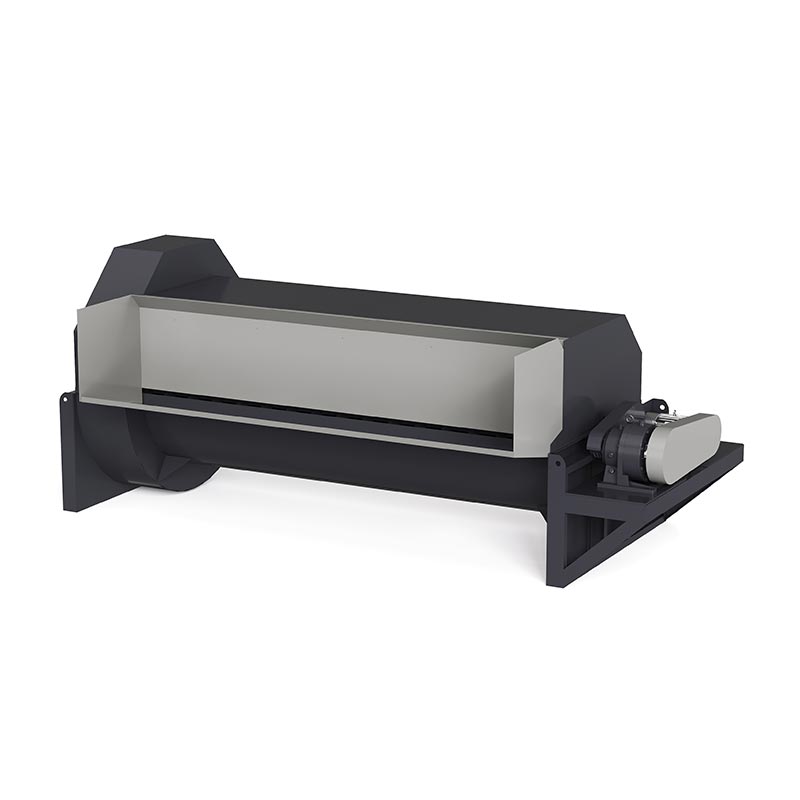

Zsyp separatora piasku i żwiru wyprodukowany w Chinach

SINOU jest niezawodnym producentem zsypu separatora piasku i żwiru, tego typu sprzęt jest również znany jako rynna podająca na płaskim podłożu, jest niezbędnym pomocniczym urządzeniem do podawania z przodu zarówno dlaObrotowy regenerator betonuIWibracyjny regenerator betonu.

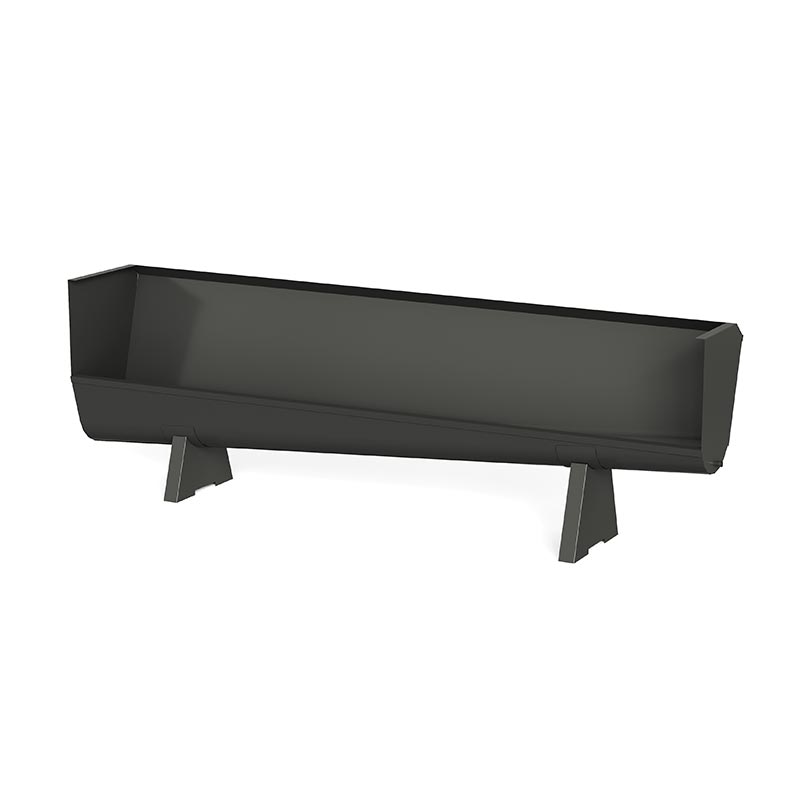

W odróżnieniu od tradycyjnych rowów paszowych o zboczu, które wymagają konstrukcji rampy cywilnej, w tej maszynie zastosowano mechanizm podnoszenia spiralnego ostrza i koła czerpakowego, aby umożliwić rozładunek betonomieszarki bezpośrednio na płaskim terenie.

Drastycznie zmniejsza inwestycje w budowę fundamentów, skraca cykle budowy projektu i zwiększa całą wydajność podawania systemów separacji piasku i żwiru w betoniarniach.

Unikalny mechanizm roboczy

1. Karmienie z płaskiego podłoża:Mieszalniki parkują na równym podłożu, aby wyładować resztki betonu i spłukiwać ścieki do szerokiego zbiornika odbiorczego rynny podnoszącej, bez potrzeby stosowania fundamentów rampowych.

2. Mechaniczne podnoszenie spiralne:Wewnętrzny zespół łopat spiralnych podnosi równomiernie zmieszane kruszywo i ścieki do wyznaczonej wysokości podawania, dopasowanej do separatorów piasku i żwiru.

3. Dostawa materiału homogenizowanego:Konstrukcja pomocnicza koła czerpakowego równomiernie rozprowadza grudki betonu aglomerowanego, unikając miejscowego spiętrzenia materiału i nierównomiernego podawania go do jednostki głównej regeneratora.

4. Zsynchronizowane przekierowanie ścieków:Zintegrowane kanały odprowadzające wodę oddzielają ścieki od kruszywa podczas podnoszenia, kierując ścieki do urządzeń sedymentacyjnych w celu jednoczesnego cyklicznego ponownego wykorzystania.

5. Praca w trybie automatycznego cyklu:Połączona z automatyczną szafą sterowniczą odzysku betonu, rynna podnosząca uruchamia się i zatrzymuje synchronicznie z urządzeniami oddzielającymi, aby zapewnić przepływ podawania bez nadzoru.

Pełny podział konstrukcji i komponentów

1. Wytrzymały, spawany korpus zbiornika głównego

Zewnętrzna powłoka jest zbudowana z bardzo grubej stali węglowej metodą spawania z pełną penetracją, poddanej obróbce odprężającej, aby wytrzymać długotrwałe uderzenia i odkształcenia powodowane przez materiały betonowe. Powierzchnia zewnętrzna jest malowana podkładem antykorozyjnym i powłoką nawierzchniową, dostosowując się do błotnistego i wilgotnego środowiska zewnętrznych stacji mieszania. Szeroko otwarty wlot paszy maksymalizuje tolerancję rozładunku dla betonomieszarki.

2. Zespół spiralnego rdzenia podnoszącego

Wał spiralny o wysokim momencie obrotowym w połączeniu z pogrubionymi, odpornymi na zużycie ostrzami spiralnymi tworzy rdzeń podnoszący. Ostrza przyjmują obróbkę powierzchni odporną na zużycie, aby wytrzymać ciągłe tarcie piasku, kamienia i zaprawy cementowej. Uszczelnione, wodoodporne gniazda łożysk na obu końcach wału zatrzymują zaprawę i ścieki przed korozją części przekładni.

3. Pomocniczy zespół zakłócający koło czerpakowe

Dopasowana konstrukcja koła czerpakowego obraca się synchronicznie z systemem spiralnym, rozbijając kawałki stwardniałego betonu przed podniesieniem. Zapobiega blokowaniu spiralnych szczelin przez duże aglomeraty i zapewnia równomierną objętość transportu materiału do dalszych urządzeń separacyjnych.

4. Napęd i system automatycznego sterowania

Wyposażony w stabilny silnik napędowy o mocy 7,5 kW, dopasowany do przekładni redukcyjnej, zapewniający stałą moc wyjściową przy niskich prędkościach i wysokim momencie obrotowym. Wspierająca w pełni automatyczną elektryczną szafę sterowniczą realizuje blokadę start-stop z obrotowymi/wibracyjnymi regeneratorami betonu; Wbudowane funkcje ochrony przed przeciążeniem, przeciągnięciem i wyciekiem chronią cały system karmienia.

5. Akcesoria odporne na zużycie i zachlapania

Wewnętrzna ściana zbiornika wyłożona odpornymi na zużycie płytami stalowymi o wysokiej twardości, aby przedłużyć żywotność; otaczające, podwyższone przegrody przeciwrozpryskowe zapobiegają rozpryskiwaniu się materiału podczas rozładunku ciężarówki. Modułowa konstrukcja umożliwiająca szybki demontaż i wymianę zużytych wkładek i ostrzy.

Zróżnicowane siły konkurencyjne

1. Koszt inżynierii lądowej i lądowej z zerową rampą:

Umożliwia parkowanie betonomieszarki na płaskim terenie, eliminując kosztowne wykopy pod fundamenty i prace związane z wylewaniem betonu w stacjach mieszania.

2. Wyższa wydajność karmienia:

Mechaniczne podnoszenie wymuszone zapewnia stabilną wydajność transportu wynoszącą 30 m3/h, znacznie bardziej stałą niż w przypadku podawania grawitacyjnego na zboczu podatnym na stagnację materiału.

3. Uniwersalna kompatybilność dopasowania:

Idealnie dopasowuje się do wszystkich specyfikacji obrotowego urządzenia do odzyskiwania betonu SINOU i wibracyjnego urządzenia do odzyskiwania betonu, które można dostosować do układów betoniarni średniej i dużej skali.

4. Kompaktowy rozmiar:

Całkowity wymiar 605030002400mm zajmuje ograniczoną przestrzeń na ziemi, idealny do stacji mieszania z wąskimi zarezerwowanymi strefami wyposażenia.

5. Niska długoterminowa konserwacja:

Zagęszczone elementy zużywalne mają długie cykle serwisowe; Otwarta konstrukcja zbiornika sprawia, że ​​czyszczenie pozostałości i wymiana części są szybkie i oszczędzają pracę.

6. Stabilne, w pełni automatyczne połączenie:

Sterowanie synchronizacją za pomocą separatorów piasku i żwiru ogranicza pracę związaną z ręcznym monitorowaniem i pozwala uniknąć pustego obciążenia lub przeciążenia hostów separacji.

Scenariusze zastosowań i dopasowująca kolokacja

1. Idealne miejsca aplikacji

● Średnie i duże komercyjne wytwórnie betonu towarowego bez gotowych ramp rozładunkowych

● Nowo wybudowane mieszalnie mające na celu zmniejszenie początkowego budżetu na budownictwo cywilne

● Remonty starych mieszalni, gdzie nie jest możliwa rekonstrukcja terenu pod skarpę

● Tymczasowe mieszalnie budynków komunalnych, mostowych i drogowych wymagające szybkiego rozmieszczenia sprzętu

2. Schemat dopasowania systemu

(1) Samodzielna kolokacja:Połącz jedną mechaniczną rynnę podnoszącą z jednym zestawem obrotowej lub wibracyjnej maszyny do odzyskiwania betonu dla niezależnych linii produkcyjnych stacji.

(2) Połączenie wielojednostkowe:Zastosuj wiele zsypów podnoszących zasilających jedną wibracyjną maszynę do odzyskiwania betonu o dużej wydajności dla bardzo dużych, scentralizowanych baz mieszania.

(3) Dopasowanie obiektu pomocniczego:Koordynuj pracę ze zbiornikami sedymentacyjnymi, rurociągami odwadniającymi HDPE i składowiskami kruszywa, aby utworzyć zamknięty obieg recyklingu resztek betonu.

Standardowy protokół rutynowej konserwacji

1. Kontrola smarowania i przekładni:Regularnie napełniaj odpowiednim smarem wszystkie gniazda łożysk i części przekładni zębatej; sprawdzić, czy obrót koła spiralnego i czerpakowego przebiega elastycznie i bez drgań.

2. Kontrola dokręcenia łączników:Co tydzień sprawdzaj wszystkie śruby mocujące ramę, silnik i tuleję, dokręcaj wszelkie luźne elementy mocujące, aby zapobiec drganiom konstrukcji podczas pracy.

3. Terminowe czyszczenie pozostałości:Oczyść związany beton, zaprawę i kruszywo ze spiralnych łopatek, kół czerpakowych i wewnętrznych ścian zbiorników po każdej zmianie roboczej, aby uniknąć zablokowania podczas krzepnięcia.

4. Utrzymanie drenażu terenu:Codziennie ręcznie usuwaj osady i osady z okolicznych rowów melioracyjnych, aby zapewnić niezakłócony odpływ ścieków z podstawy zsypu.

5. Kwartalna kontrola zużycia:Zmierzyć utratę ścierania ostrzy spiralnych i okładzin ściernych; wymień wcześniej poważnie zużyte części, aby zapobiec uszkodzeniu głównego korpusu zbiornika.

Siła fabryki i wiarygodność na rynku globalnym

Jako pomocnicze urządzenie do podawania rdzenia dla naszej linii produktów do pełnego recyklingu betonu, zsyp separatora piasku i żwiru SINOU przechodzi przed wysyłką rygorystyczne testy obciążenia fabrycznego, zgodnie z unijnymi normami bezpieczeństwa maszyn.

W połączeniu z naszymi obrotowymi i wibracyjnymi urządzeniami do odzyskiwania betonu, ten sprzęt podnoszący jest eksportowany wraz z głównymi jednostkami na rynki Europy, Bliskiego Wschodu i Azji Południowo-Wschodniej.

Klienci powszechnie uznają jego zdolność do obniżania kosztów cywilnych i stabilizacji wydajności systemu separacji. Świadczymy również usługi dostosowywania wymiarów i mocy na zamówienie, aby spełnić unikalne wymagania dotyczące układu płaskiego podłoża na miejscu, globalnych operatorów mieszalni.
