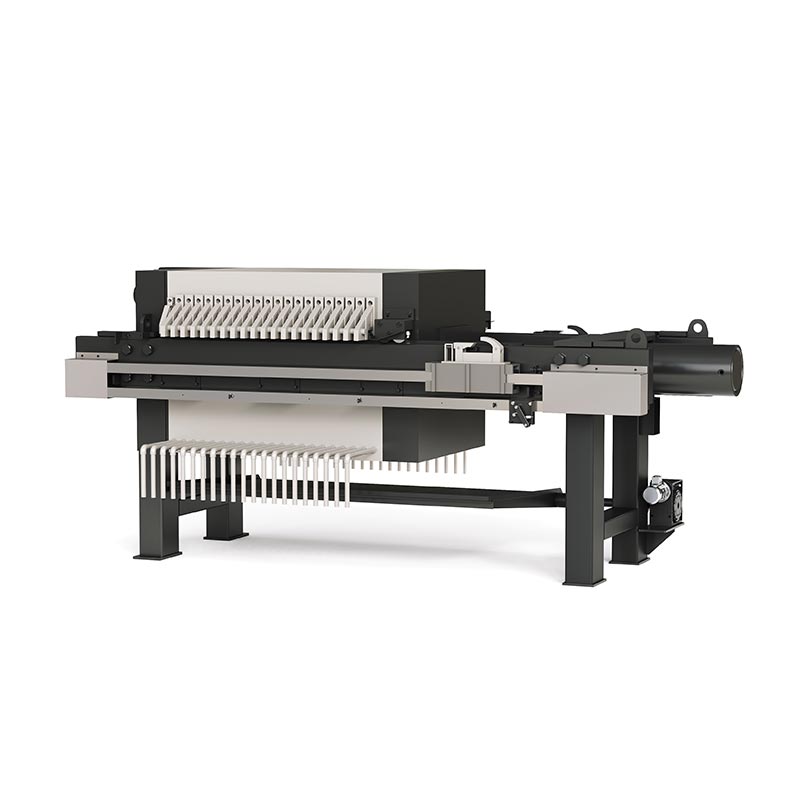

Prasa Filtracyjna Komunalnej Komory Ściekowej

SINOU, niezawodny producent i dostawca z Chin, zapewnia profesjonalną prasę filtracyjną do komór ściekowych dla globalni klienci. To urządzenie zostało opracowane specjalnie do osadów komunalnych o wysokiej zawartości substancji organicznych, drobnych cząsteczki i wysoką lepkość.

Przyjmuje płytki filtracyjne komory o wysokiej wytrzymałości i stabilny układ hydrauliczny, aby zapewnić dokładność separacja substancji stałych i ciekłych, znacznie zmniejszająca objętość osadu i obniżająca koszty utylizacji. Cała maszyna obsługuje w pełni automatyczna obsługa obejmująca zamykanie płyt, podawanie, filtrowanie, wyciąganie płyt i wyładunek placka, w prosty sposób konserwacja i stabilna wydajność.

Zapewniamy dostosowany obszar filtrowania, rozmiar płyty i tryb sterowania inny możliwości komunalnych oczyszczalni ścieków i warunki lokalizacyjne.

Szczegóły produktu

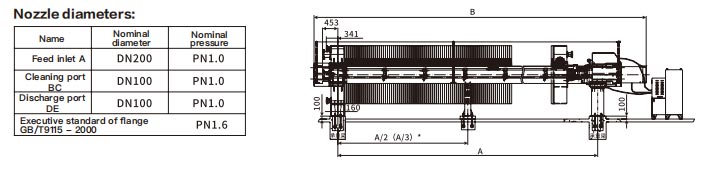

1. Specyfikacja dysz i rurociągów

● Wejście zasilania A: DN200, ciśnienie nominalne PN1,0

● Przyłącze czyszczące BC: DN100, ciśnienie nominalne PN1,0

● Króciec tłoczny DE: DN100, ciśnienie nominalne PN1,0

● Standard kołnierza: GB/T9115-2000, PN1.6

● Wlot zasilania dużego kalibru zapewnia płynne podawanie osadów komunalnych o dużej zawartości substancji stałych, skutecznie zapobiegając ich osadzaniu się zablokowanie podczas długotrwałej, ciągłej pracy. Znormalizowane porty do czyszczenia i rozładunku tworzą rurociąg wygodniejsza konserwacja i usuwanie pozostałości.

2. Szczegóły wymiarów konstrukcyjnych

● Wymiary montażowe od przodu: 453 mm / 341 mm

● Wysokość środka wlotu paszy: 160 mm

● Wysokość podpory dolnej: 100mm

● Odległość stopy: A; Długość całkowita: B

● Pośrednia pozycja podparcia: A/2 (A/3) dla modeli o dużych rozmiarach

● Rozsądna wysokość pasuje do konwencjonalnej przestrzeni instalacyjnej oczyszczalni ścieków. Podpory pośrednie wielopunktowe zwiększają stabilność ramy, zapobiegając deformacjom w długotrwałych warunkach pracy pod dużym obciążeniem.

3. Podstawowe parametry techniczne (z rysunku i miejskich warunków pracy)

● Ciśnienie filtrowania: ≤0,6 MPa

● Temperatura pracy: -10 ~ 90 ℃

● Maksymalne ciśnienie zabezpieczające hydrauliczne: 29 MPa

● Maksymalne ciśnienie zagęszczania hydraulicznego: 25 MPa

● Maksymalny efektywny skok cylindra olejowego: 750 mm

● Nominalna średnica cylindra z olejem zagęszczającym: 320mm

● Moc silnika stacji hydraulicznej: 4,0+2,2KW

● Stabilny pod wysokim ciśnieniem układ hydrauliczny zapewnia trwałą siłę ściskającą, odpowiednią do ciągłego odwadniania przez 24 godziny osadów komunalnych o dużej zawartości substancji organicznych i drobnych cząstek.

4. Szczegóły projektu materiałowego i konstrukcyjnego

● Płyta filtracyjna: Płyta filtracyjna z komorą wzmocnioną polipropylenem, odporna na wysokie ciśnienie, zapobiegająca starzeniu, niełatwa odkształcają się pod wpływem długotrwałej korozji osadów komunalnych.

● Rama: Wytrzymała rama ze stali węglowej z powłoką antykorozyjną, o dużej nośności, ogólnie stabilna struktura.

● Tkanina filtracyjna: Specjalna tkanina filtracyjna zapobiegająca zatykaniu osadów komunalnych, o wysokiej przepuszczalności wody, niełatwa do zablokowania przez drobne cząstki organiczne.

● Układ hydrauliczny: Uszczelnione elementy hydrauliczne, stabilne ciśnienie wyjściowe, niski wskaźnik awaryjności.

5. Szczegóły procesu roboczego

● Układ hydrauliczny mocno dociska płyty filtracyjne, tworząc szczelne komory filtracyjne.

● Osad komunalny pompowany jest do komór poprzez wlot nadawowy wielkokalibrowy DN200.

● Przy stabilnym ciśnieniu filtrowania następuje separacja ciała stałego od cieczy; filtrat wypływa przez otwory wylotowe.

● Po filtracji płyty filtracyjne otwierają się automatycznie, suchy placek filtracyjny odpada.

● Regularne czyszczenie przez otwory czyszczące zapewnia płynną pracę sprzętu przez długi czas.

6. Najważniejsze cechy projektu zorientowanego na cele miejskie

● Wlot zasilania dużego kalibru dostosowuje się do osadów komunalnych o dużej lepkości

● Konstrukcja ramy z wieloma wspornikami zapewniająca długotrwałą, ciągłą pracę

● Konstrukcja o niskich wymaganiach konserwacyjnych, obniżająca koszty eksploatacji oczyszczalni

Znormalizowane przyłącza umożliwiające łatwe połączenie z systemem rurociągów oczyszczalni ścieków

Specyfikacja parametrów

Notatka:Pozycje oznaczone „*” oznaczają posiadanie pary podpór pośrednich.

※ Te parametry służą wyłącznie do celów odniesienia przy wyborze modelu; dokładne dane można znaleźć na rysunkach zapewnione.

Zasada działania

W miejskiej prasie filtracyjnej do komór ściekowych zastosowano zasadę filtracji ze sprężaniem hydraulicznym i zasilaniem ciśnieniowym realizować skuteczną separację substancji stałych i ciekłych miejskich osadów ściekowych, przeprowadzaną w czterech ciągłych etapach.

1. Kompresja płyty filtracyjnej i tworzenie komory

Układ hydrauliczny napędza cylinder olejowy, aby popchnąć płytę ogonową do przodu, mocno ściskając cały filtr komory płyty pomiędzy płytą czołową a płytą ogonową. Pomiędzy sąsiednimi filtrami utworzone są uszczelnione, puste w środku komory filtracyjne płyty, zapewniające zamkniętą przestrzeń do filtracji osadu.

2. Podawanie osadu i wstępna filtracja

Osad komunalny pompowany jest do każdej komory filtra poprzez wlot zasilający DN200 dużego kalibru. Przy stabilnym karmieniu pod ciśnieniem, woda zawarta w osadzie wnika w tkaninę filtracyjną i wypływa z wylotu cieczy, podczas gdy cząstki stałe już tak przechwytywane przez tkaninę filtracyjną i stopniowo gromadzą się wewnątrz komór, tworząc placek filtracyjny.

3. Głęboka filtracja i tworzenie ciasta

Przy ciągłym zasilaniu placek filtracyjny stopniowo gęstnieje. Wysokociśnieniowy układ hydrauliczny utrzymuje stabilność siła ściskająca zapewniająca szczelne uszczelnienie płytek filtracyjnych. Drobne cząstki organiczne i zawiesiny w instalacjach komunalnych osady są całkowicie wychwytywane, co pozwala na dokładne odwodnienie pod stałym ciśnieniem.

4. Automatyczne wyciąganie płytek i wyładunek placka filtracyjnego

Po zakończeniu filtracji układ hydrauliczny cofa cylinder olejowy. Urządzenie do wyciągania płytek wyciąga filtr talerze otwierają się jeden po drugim. Pod wpływem grawitacji odwodniony suchy placek filtracyjny odpada automatycznie, kończąc jedną pracę cykl. Porty czyszczące służą do regularnego płukania pozostałości, aby zapobiec blokowaniu rurociągu.

Ta mechaniczna struktura filtracji ciśnieniowej jest w dużym stopniu ukierunkowana na wysokoorganiczne, drobnocząsteczkowe osady komunalne, charakteryzuje się stabilnym działaniem odwadniającym, placem filtracyjnym o niskiej zawartości wilgoci i klarownym filtratem, doskonale radząc sobie ze ściekami miejskimi wymagania dotyczące leczenia.

Środki ostrożności podczas korzystania z miejskiej prasy filtracyjnej do komór kanalizacyjnych

1. Środki ostrożności przed operacją

● Przed uruchomieniem Miejskiej Prasy Filtracyjnej Komory Ściekowej należy sprawdzić, czy wszystkie płyty filtracyjne są prawidłowo ułożone i tkanina filtracyjna jest płaska, nienaruszona i wolna od fałd lub uszkodzeń, aby zapobiec wyciekaniu osadu.

● Sprawdź poziom oleju hydraulicznego, jakość oleju i szczelność rurociągów prasy filtracyjnej; uzupełnij olej lub wymień go, jeśli zepsuty.

● Potwierdź, że ciśnienie pompy zasilającej jest stabilne; nie uruchamiaj urządzenia z pustym ładunkiem przez dłuższy czas.

● Sprawdź elektryczny układ sterowania, czujniki i funkcję zatrzymania awaryjnego, aby zapewnić normalne działanie.

● Przed wprowadzeniem osadu komunalnego należy upewnić się, że wszystkie otwory czyszczące i wylotowe są drożne.

2. Środki ostrożności podczas pracy

● Kontroluj ciśnienie zasilania ściśle w zakresie znamionowym (≤0,6 MPa), aby zapobiec uszkodzeniu nadmiernego ciśnienia płytki filtracyjne i tkanina filtracyjna prasy filtracyjnej.

● Nie podawać zbyt dużych zanieczyszczeń, twardych śmieci lub dużych cząstek, aby uniknąć zablokowania wlotu zasilającego DN200 lub zarysowania płytek filtrujących urządzenia.

● Monitoruj stężenie osadu; W przypadku wysokoorganicznych osadów komunalnych należy w rozsądny sposób dodać flokulant, aby poprawić filtrację wydajność.

● Utrzymuj ciągłą i stabilną pracę; unikać częstego włączania i wyłączania, co wpływa na stabilność odwadniania.

● Obserwuj zmiany ciśnienia i stan filtratu w czasie rzeczywistym; W przypadku wycieku lub nieprawidłowości należy natychmiast przerwać pracę pojawia się ciśnienie.

● Nie dotykaj ruchomych części, takich jak wózek z płytą ciągnącą, łańcuch i przekładnia podczas pracy automatycznej.

3. Środki ostrożności po operacji i codziennej konserwacji

● Dokładnie wyczyść tkaninę filtracyjną, komory filtra i wszystkie porty prasy filtracyjnej po każdej partii, aby ją usunąć pozostałości osadów komunalnych i zanieczyszczeń organicznych, zapobiegając zatykaniu i nieprzyjemnym zapachom.

● Utrzymuj układ hydrauliczny w czystości, zapobiegaj przedostawaniu się ścieków do oleju hydraulicznego, aby uniknąć korozji elementów.

● Regularnie sprawdzaj ramę, śruby i wsporniki; dokręcić luźne części, aby zachować stabilność konstrukcyjną urządzenia.

● Wymień zużytą tkaninę filtracyjną i starzejące się uszczelki w odpowiednim czasie, aby zapewnić długoterminową stabilną pracę ścieków komunalnych Prasa filtracyjna komorowa.

● Utrzymuj sprzęt w suchości i wentylacji; nie pozwól, aby żrące ścieki moczyły ramę przez długi czas.

4. Środki ostrożności dotyczące bezpieczeństwa i długotrwałego użytkowania

● Ściśle przestrzegaj specyfikacji bezpieczeństwa elektrycznego; odciąć zasilanie na czas konserwacji prasy filtracyjnej.

● Nie należy dowolnie regulować ciśnienia hydraulicznego ani parametrów programu bez profesjonalnego doradztwa.

● Pracuj w zakresie temperatur roboczych od -10 ℃ ~ 90 ℃; unikać pracy w nadmiernej temperaturze.

● W przypadku długotrwałego przestoju należy dokładnie oczyścić wszystkie części, spuścić resztki wody i zastosować zabezpieczenie antykorozyjne.

Dlaczego warto wybrać SINOU?

1. Profesjonalny projekt dostosowany do potrzeb miejskich

Nasza miejska prasa filtracyjna z komorą ściekową jest specjalnie zoptymalizowana do zastosowań miejskich o wysokiej zawartości substancji organicznych, drobnocząsteczkowych i lepkich osad ściekowy. Wielkokalibrowy wlot zasilający DN200 i poszerzone kanały przepływowe skutecznie i doskonale zapobiegają zatykaniu dopasowane do charakterystyki pracy komunalnych oczyszczalni ścieków.

2. Stabilna wydajność pod wysokim ciśnieniem i niezawodny efekt odwadniania

Wyposażony w wysokociśnieniowy układ hydrauliczny (maksymalne ciśnienie zagęszczania 25 MPa), nasz produkt utrzymuje się stabilnie siła ściskająca zapewniająca ciągłą pracę przez 24 godziny. Pomaga uzyskać placek filtracyjny o niskiej zawartości wilgoci i klarowny filtrat oczyszczalnie ścieków stale spełniają rygorystyczne normy dotyczące odprowadzania ścieków do środowiska.

3. Trwały materiał i długa żywotność

Do produktu stosujemy pogrubione, wzmocnione polipropylenowe płyty filtracyjne i wytrzymałą stalową ramę antykorozyjną. Cała maszyna jest odporna na korozję osadów i deformacje strukturalne, co znacznie ogranicza wymianę i konserwację kosztów w długoterminowych projektach komunalnych.

4. W pełni automatyczna i oszczędzająca pracę obsługa

Nasza prasa filtracyjna obsługuje inteligentne automatyczne sterowanie PLC, w tym zamykanie płyt, podawanie, filtrowanie, płyty ciągnięcie i rozładowywanie ciasta. Ogranicza interwencję ręczną, obniża koszty pracy i poprawia ogólną jakość ścieków skuteczność leczenia.

5. Ścisła kontrola jakości i standaryzowana produkcja

Każdy produkt przed dostawą przechodzi próbę ciśnieniową przy pełnym obciążeniu, próbę szczelności i próbę bezpieczeństwa elektrycznego. Wszystko produkty są zgodne z międzynarodowymi standardami przemysłowymi, z pełnymi raportami z testów i certyfikatami.

6. Pełne wsparcie posprzedażowe i doświadczenie projektowe

Mamy bogate praktyczne doświadczenie w projektach ścieków komunalnych na całym świecie. Zapewniamy wskazówki dotyczące instalacji na miejscu, szkolenia obsługi, dostawa części zamiennych i długoterminowy serwis techniczny prasy filtracyjnej.

7. Ekonomiczne i dojrzałe rozwiązanie

W porównaniu z membranowymi prasami filtracyjnymi nasza prasa filtracyjna ma niższe koszty zakupu i eksploatacji oraz stabilną wydajność i prostsza konserwacja. Jest to najbardziej opłacalne rozwiązanie do separacji substancji stałych i ciekłych w ściekach komunalnych leczenie.

Przykładowa polityka

NIE dostarczamy próbek ani maszyn próbnych. Nasza prasa filtracyjna do komunalnych komór ściekowych należy do wielkogabarytowych urządzeń przemysłowych o dużej objętości i dużej masie, wysokie koszty produkcji i dostosowana konfiguracja. Nie można go wyprodukować ani przetransportować jako małej próbki.

Aby potwierdzić jakość, możesz sprawdzić nasze:

● Certyfikat CE

● Raport z testu UL 508

● Film z produkcji fabrycznej

● Film z działania na miejscu

● Zakończone projekty projektów ścieków komunalnych

● Kontrola przez stronę trzecią przed wysyłką

Wspieramy inspekcję fabryczną na miejscu, kontrolę transmisji na żywo online i kontrolę strony trzeciej w celu zapewnienia produktu jakość spełnia wymagania Twojego projektu.

Typowe problemy i rozwiązania

1. Wyciek osadu pomiędzy płytami filtracyjnymi

● Przyczyna: Tkanina filtracyjna jest zagięta lub uszkodzona; płytki filtracyjne niecałkowicie zamknięte; zbyt wysokie ciśnienie zasilania.
● Rozwiązanie: Załóż ponownie tkaninę filtrującą na płasko; wymienić uszkodzoną szmatkę; sprawdź ciśnienie hydrauliczne; zmniejszyć ciśnienie podawania prasa filtracyjna.

2. Tkanina filtracyjna lub otwór zasilający łatwo się zatykają

● Przyczyna: Osad komunalny zawiera drobne cząstki organiczne, wysoką lepkość lub niewystarczającą ilość flokulanta.
● Rozwiązanie: Odpowiednio dodaj flokulant; regularnie czyść tkaninę filtrującą; użyj do filtra specjalnej tkaniny filtracyjnej zapobiegającej zatykaniu naciśnij.

3. Zbyt wysoka wilgotność placka filtracyjnego

● Przyczyna: Niewystarczający nacisk docisku; krótki czas filtracji; tkanina filtracyjna zatkana lub zużyta.
● Rozwiązanie: Zwiększ ciśnienie robocze; wydłużyć czas filtracji; oczyścić lub wymienić tkaninę filtracyjną ścieków komunalnych Prasa filtracyjna komorowa.

4. Filtrat mętny i nieprzejrzysty

● Przyczyna: uszkodzona tkanina filtracyjna; awaria uszczelnienia; uszkodzona płyta filtra.
● Rozwiązanie: Wymień uszkodzoną tkaninę filtrującą; sprawdź części uszczelniające; naprawić lub wymienić płyty filtracyjne prasy filtracyjnej.

5. W układzie hydraulicznym brak ciśnienia lub powolne działanie

● Przyczyna: Niski poziom oleju hydraulicznego; wyciek oleju; części hydrauliczne zużyte lub uszkodzone.
● Rozwiązanie: Uzupełnij olej hydrauliczny; sprawdzić i naprawić wyciek; wymienić wadliwe części prasy filtracyjnej.

6. Nieprawidłowe działanie automatyczne lub zatrzymanie cyklu

● Przyczyna: Nieprawidłowe ustawienie czujnika; błąd parametrów programu; niestabilne zasilanie.
● Rozwiązanie: Dostosuj położenie czujnika; zresetować program sterujący; zapewnić stabilne napięcie dla prasy filtracyjnej.

7. Placek filtracyjny trudno spada automatycznie

● Przyczyna: Gnojowica jest zbyt lepka; niski efekt odwadniania; starzenie się tkaniny filtracyjnej.
● Rozwiązanie: Zoptymalizuj efekt flokulacji; wydłużyć czas prasowania; wymienić zapobiegającą przywieraniu tkaninę filtracyjną prasy filtracyjnej.

8. Zbyt duży hałas lub wibracje sprzętu

● Przyczyna: Nierówny fundament; śruby luźne; części ruchome słabo nasmarowane.
● Rozwiązanie: Wyrównaj podłoże instalacyjne; dokręcić śruby mocujące; smarować ruchome części prasy filtracyjnej.

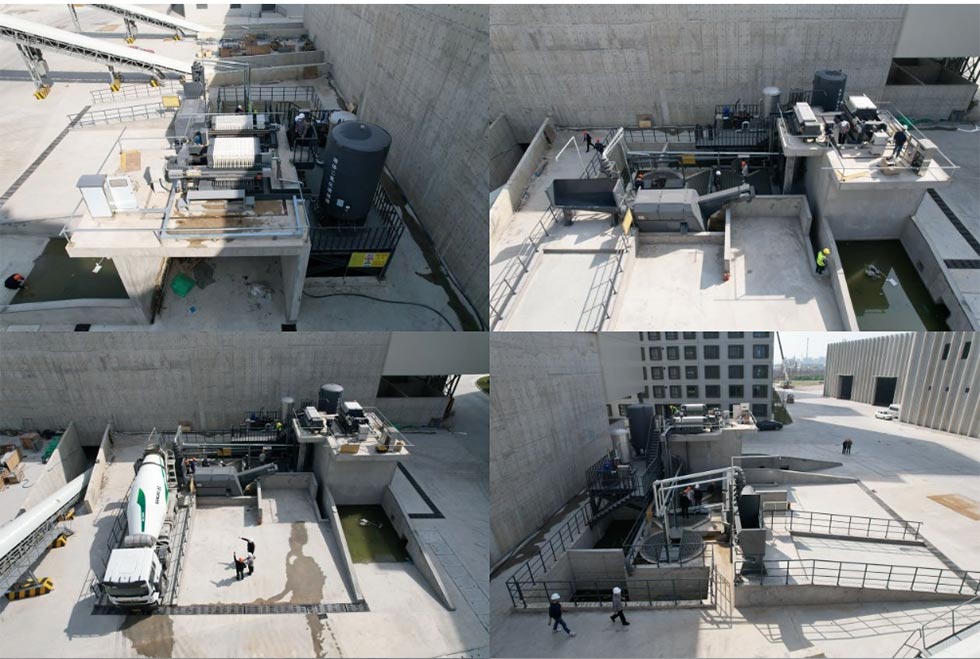

Przypadek projektu: Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd.

1. Tło projektu

Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. jest kluczowym przedsiębiorstwem zajmującym się prefabrykatami produkcja elementów betonowych, betonu komercyjnego i nowych materiałów budowlanych. Podczas produkcji na dużą skalę, a powstaje duża ilość zaczynu budowlanego, ścieków betonowych i resztek po mieszaniu, charakteryzujących się dużą lepkością, drobne cząstki i wysokie wymagania dotyczące zrzutu ochrony środowiska. Klient potrzebował stabilnego, wydajne i w pełni automatyczne rozwiązanie do oddzielania substancji stałych od cieczy, spełniające wymagania ochrony środowiska na miejscu potrzeby produkcyjne.

2. Rozwiązanie sprzętowe

Dostarczyliśmy dla klienta dostosowaną do potrzeb komunalną prasę filtracyjną do komór ściekowych, która jest specjalnie zoptymalizowana zaczyn budowlany i betonowy.

● Stabilna konstrukcja komory filtracyjnej, odpowiednia do długotrwałej, ciągłej pracy

● Otwór zasilający dużego kalibru i konstrukcja zapobiegająca zatykaniu, aby uniknąć blokowania spowodowanego drobnymi cząsteczkami

● W pełni automatyczne sterowanie ograniczające obsługę ręczną

● Stabilny efekt odwadniania, niska wilgotność placka filtracyjnego, wygodny w transporcie i utylizacji

3. Wyniki projektu

1. Uzyskano efektywną separację substancji stałych i ciekłych; filtrat jest przejrzysty i nadaje się do wielokrotnego użytku, spełniając normy dotyczące zrzutów środowiskowych

2. Skutecznie zmniejszono wilgotność placka filtracyjnego, znacznie zmniejszono objętość, obniżając koszty utylizacji

3. 24-godzinna stabilna praca, odpowiadająca rytmowi produkcji o wysokiej intensywności bazy materiałów budowlanych

4. Prosta obsługa i niska awaryjność, uznana przez produkcję klienta i ochronę środowiska działy

4. Wartość projektu

Ten projekt pokazuje, że nasza prasa filtracyjna ma doskonałe możliwości adaptacji i stabilność scenariusze dotyczące konstrukcji, elementów prefabrykowanych i komercyjnej produkcji betonu. Pomaga w dużych materiałach budowlanych przedsiębiorstwa osiągają ekologiczną produkcję, zmniejszają presję na środowisko i poprawiają korzyści ekonomiczne.
